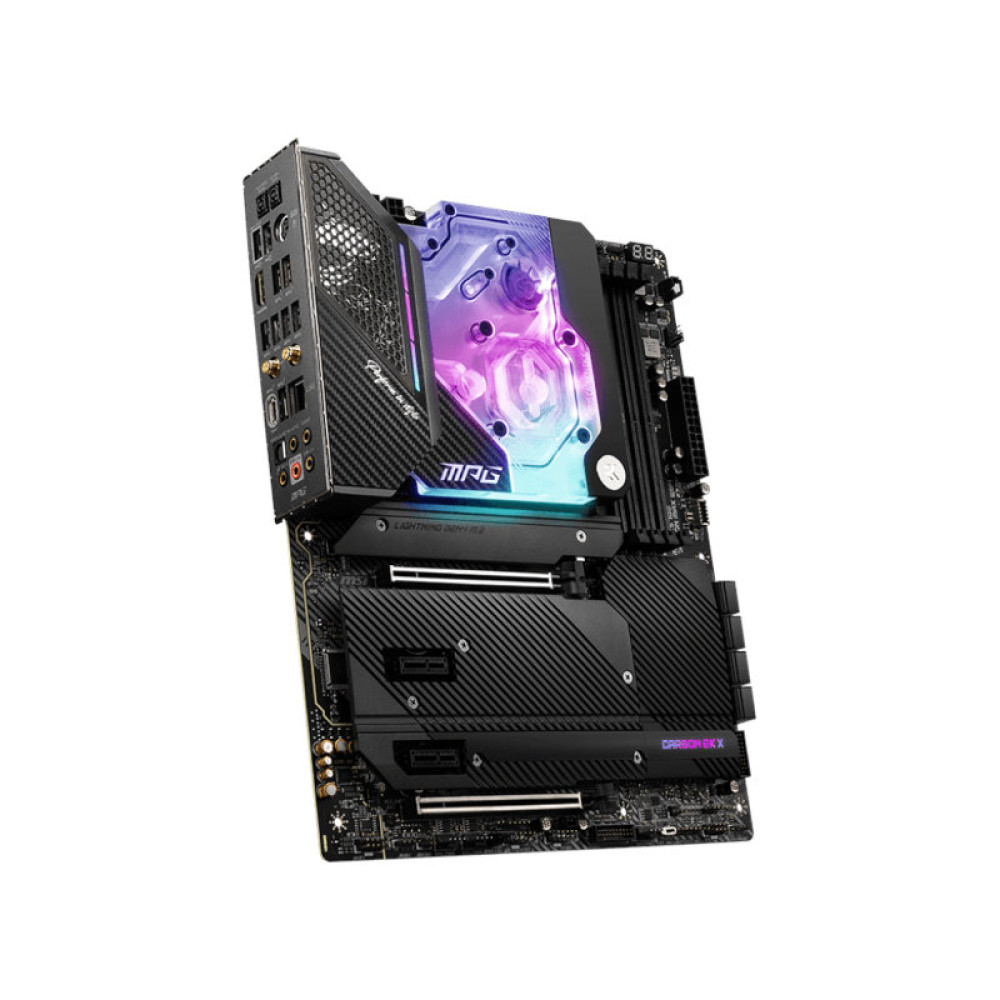

Материнская плата MSI MPG X570S Carbon EK X

Компания MSI представляет материнскую плату MPG X570S Carbon EK X на чипсете AMD X570S, оснащённую водоблоком от компании EK Water Blocks. Плата предназначена для использования с процессорами серий AMD Ryzen 5000, Ryzen 5000G, Ryzen 4000G, Ryzen 3000, Ryzen 3000G, Ryzen 2000 и Ryzen 2000G. Установленный водоблок обеспечивает охлаждение не только процессора, но и элементов подсистемы питания (VRM) материнской платы. В составе охладителя применяются никелированная медная пластина и акриловый корпус, дополняемый элементами, имитирующими внешний вид углеродного волокна — дань уважения серии материнских плат Carbon. Кроме того, водоблок оснащён RGB-подсветкой и индикатором потока жидкости. В комплект поставки также включено устройство для проверки утечек, которое можно интегрировать в контур системы охлаждения. Материнская плата MSI MPG X570S Carbon EK X оснащена усиленной подсистемой питания, построенной по схеме 14+2 фазы, предлагает поддержку высокоскоростной оперативной памяти с частотой до 5300 МГц.

Характеристики MSI MPG X570S Carbon EK X

Общая информация
Дата выхода на рынок	2022 г.
Модель товара
Информация	Поддержка процессоров AMD Ryzen™ 5000 Series, 5000 G-Series, 4000 G-Series, 3000 Series, 3000 G-Series, 2000 Series and 2000 G-Series Поддержка памяти DDR4 с частотой до 5300 МГц (в режиме разгона) Водяное охлаждение: оригинальный моноблок EK для охлаждения процессора и элементов системы питания Мощная система питания: схема 14+2 с удвоителями фаз и цифровым управлением, 8+4-контактный разъем питания процессора, технологии Core Boost и DDR4 Boost Высокоскоростные интерфейсы: слоты PCIe 4.0, Lightning Gen 4 x4 M.2, USB 3.2 Gen 2 Эффективная система охлаждения: большой радиатор с тепловой трубкой, термопрокладки на транзисторах с теплопроводностью 7 Вт/(м·K), дополнительные термопрокладки на дросселях, радиаторы Shield Frozr на слотах M.2 Иллюминация Mystic Light с гибкой регулировкой: 16,8 млн цветов и несколько визуальных эффектов, подключение внешней адресуемой и неадресуемой подсветки Контроллеры 2.5G Ethernet (с трафик-менеджером LAN Manager) и Intel Wi-Fi 6E: высокоскоростное и стабильное проводное и беспроводное сетевое подключение для широкого спектра приложений Аудиосистема Audio Boost 5: высококачественное звучание, создающее неповторимую атмосферу в играх Высококачественная конструкция: 6-слойная печатная плата с увеличенным содержанием меди Предустановленная панель ввода/вывода: защищает от электромагнитных помех и облегчает установку материнской платы
Описание
Технические характеристики
Поддержка процессоров	AMD
Поддержка поколений процессоров	AMD 5000, AMD 5000G, AMD 4000G, AMD 3000, AMD 3000G, AMD 2000
Сокет	AM4
Чипсет	AMD X570
Форм-фактор	ATX
Подсветка	Да
Память
Тип памяти	DDR4
Количество слотов памяти	4
Максимальный объём памяти	128GB
Режим памяти	двухканальный
Максимальная частота памяти	3 200 МГц
Дополнительные характеристики ОЗУ	Максимальная частота в режиме A-XMP OC: Для процессоров Ryzen серии 5000 G и серии 4000 G 1DPC 1R Максимальная скорость до 5300 МГц 1DPC 2R Макс. скорость до 4266 МГц 2DPC 1R Макс. скорость до 4400 МГц 2DPC 2R Максимальная скорость до 3600 МГц Для процессоров Ryzen серий 5000 и 3000 1DPC 1R Максимальная скорость до 5100 МГц 1DPC 2R Макс. скорость до 4000 МГц 2DPC 1R Макс. скорость до 4000 МГц 2DPC 2R Максимальная скорость до 3600 МГц
Слоты расширения
Версия PCI Express	4.0
Всего PCI Express x16	Да 2
Из них PCI Express 2.0 x16	Нет
Всего PCI Express x1	Да 2
Из них PCI Express 2.0 x1	Нет
Всего PCI Express x4	Нет
Из них PCI Express 2.0 x4	Нет
Всего PCI Express x8	Нет
Из них PCI Express 2.0 x8	Нет
PCI	Нет
PCI X	Нет
Дополнительные характеристики PCI	Поддерживает PCIe 4.0/PCIe 3.0 PCIe 4.0 доступен только на процессорах AMD Ryzen серии 5000 и 3000 для настольных ПК. 1 слот PCIe x16 (от процессора) PCI_E1 поддерживает PCIe 4.0/3.0 x16 PCI_E1 поддерживает PCIe 3.0 x8 на процессорах AMD Ryzen серий 3000 G и 2000 G для настольных ПК. 1 слот PCIe x16 (от чипсета X570) PCI_E4 поддерживает PCIe 4.0/3.0 x4 2 слота PCIe 3.0 x1 (от чипсета X570)
Интерфейсы накопителей
M.2	Да 4
Интерфейс M.2	4 слота M.2 (ключ M) Поддерживает PCIe 4.0/PCIe 3.0 PCIe 4.0 доступен только на процессорах AMD Ryzen™ серии 5000 и 3000 для настольных ПК. M2_1 (от процессора) Поддерживает 2242/2260/2280/22110 устройств хранения Поддерживает до SATA 6 Гбит/с М2_2, М2_31и слоты M2_4 (от чипсета) Слоты M2_2 и M2_4 поддерживают 2242/2260/2280 накопители Слот M2_3 поддерживает накопители 2242/2260/2280/22110 Слоты M2_2 и M2_3 поддерживают до SATA 6 Гбит/с
SATA 3.0	Да 8
SATA 2.0	Нет
RAID	Да 0, 1, 10
Сеть и связь
Слот для модуля Wi-Fi	Да PCIe
Wi-Fi	Да 802.11ax (Wi-Fi 6E)
Bluetooth	Да 5.2
Ethernet	Да 1x 2.5 Гбит/с
Аудио и Видео
Поддержка встроенной графики	Да
Поддержка SLi/CrossFire	Да AMD CrossFire
Встроенный звук	Да Realtek ALC4080
Звуковая схема	7.1
Разъемы на задней панели
USB 2.0	Да 2
USB 3.2 Gen1 Type-A (5 Гбит/с)	Да 4
USB 3.2 Gen2 Type-A (10 Гбит/с)	Да 2
USB 3.2 Gen1 Type-C (5 Гбит/с)	Нет
USB 3.2 Gen2 Type-C (10 Гбит/с)	Да 1
USB 3.2 Gen 2x2 (20 Гбит/с)	Нет
USB-C (Thunderbolt 3)	Нет
USB-C (Thunderbolt 4)	Нет
Цифровой выход S/PDIF	Да 1
Аудио (3.5 мм jack)	Да 5
COM	Нет
LPT	Нет
PS/2	Да 1
DisplayPort	Нет
mini DisplayPort	Нет
VGA (D-Sub)	Нет
DVI	Нет
HDMI	Да 1
Внутренние разъемы
USB 2.0	Да 2
USB 3.2 Gen1 Type-A (5 Гбит/с)	Да 2
USB 3.2 Gen2 Type-A (10 Гбит/с)	Нет
USB 3.2 Gen1 Type-C (5 Гбит/с)	Нет
USB 3.2 Gen2 Type-C (10 Гбит/с)	Да 1
USB 3.2 Gen 2x2 (20 Гбит/с)	Нет
Thunderbolt 3	Нет
Thunderbolt 4	Нет
Цифровой выход S/PDIF	Нет
COM	Нет
LPT	Нет
Разъемы для вентилятора ЦП	Да 1
Разъемы для СВО	Да 1
Разъемы для корпусных вентиляторов	Да 6
Разъемы для подсветки ARGB 5В	Да 3 (1x 3-контактный разъем для светодиодов CORSAIR)
Разъемы для подсветки RGB 12В	Да 1
Габариты
Длина	305 мм
Ширина	244 мм
